Maatwerk

Alle Freddomatic warmtewisselaars worden vervaardigd van zuurstofvrije koperen buizen met opgeperste aluminium lamellen.

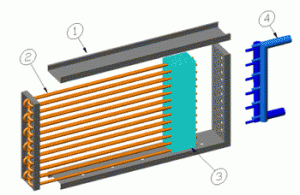

BTN Rimar Principe WarmtewisselaarFreddomatic warmtewisselaars worden na fabrikage afgeperst volgens PED richtlijn met stikstof  lekdichtheidsbeproeving. De warmtewisselaars worden onder afpersdruk getransporteerd voor zekerheid van lekdichtheid bij ingebruikname.

MOGELIJKHEDEN
Wij produceren 4 verschillende lamel-geometriën en werken met 3 verschillende koperen buis-diameters (gladde pijp). Eindplaten en omkasting kunnen worden gemaakt van gegalvaniseerd staal, rvs of aluminium, geheel volgens klantenspecifikatie.

De maximaal te fabriceren afmetingen bedragen:
– Hoogte: = ± 2500 [mm].
– Lengte: = ± 6000 [mm].
– Diepte: = ± 12 pijp-rijen.

CONFIGURATIE
De diverse mogelijkheden betreffende de lamellenblokken worden in de volgende afbeeldingen nader uitgelegd zodat kunt u zien wat de verschillende lamelconfiguraties inhouden. Tevens kunt u direct de juiste gegevens verzamelen die voor de selectie / berekening van belang zijn.VVA geometrie

VVB geometrie

VVC geometrie

VVD geometrie

INBOUWPOSITIES VOOR WARMTEWISSELAARS

inbouw_horizontaal

inbouw_verticaal
